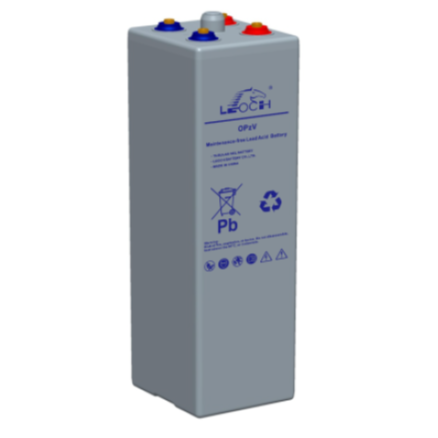

Leoch 10 OPzV1000
Leoch 10 OPzV1000
Применение
Аккумуляторные батареи Leoch серии 10 OPzV1000 относятся к необслуживаемым свинцовым батареям с гелевым электролитом и сроком службы до 20 лет. Аккумуляторы используют для снабжения резервным током телефонных узлов связи, в системах телекоммуникации и промышленных установках, а также для надёжного аварийного энергоснабжения в различных областях промышленности.
Спецификация
Номинальное напряжение
2 B
Номинальная ёмкость (10 ч)
1000.0 Ач
Ёмкость на режимах
1300.0 Ач при 100-час разряде до Uкон. =1.80 В/Эл при 25 ˚С, 1000.0 Ач при 10-час разряде до Uкон. =1.80 В/Эл при 25 ˚С, 875.0 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С, 771.0 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С, 558.0 Ач при 1-час разряде до Uкон. =1.65 В/Эл при 25 ˚С
Вес
78.5 кг
Внутреннее сопротивление
0.45 мОм
Температура эксплуатации
Разряд: -20 ~ 55 °C, Заряд: 0 ~ 40 °C, Хранение: -20 ~ 50 °C, Оптимальная рабочая температура: 25 °С ± 3 °С
Напряжение заряда
Буферный режим 2.25 В (темп. коэф. -3 мВ/Эл/˚С), Выравнивающий заряд 2.35 - 2.40 В
Максимальный ток заряда
250.0 А
Максимальный ток разряда
8000 А (5 сек.)
Саморазряд
≤ 3% в месяц, при 25 ˚С
Размеры
Длина 233 ± 1 мм, Ширина 210 ± 1 мм, Высота 646 ± 2 мм, Высота (макс.) 681 ± 2 мм
Материал корпуса
ABS (акрило-бутадиен-стирол)
Тип вывода
Под болт М8 (момент затяжки болтов 11.0-14.7 Нм)
Зависимость Сном. (%) от t (˚С)
40 °C - 106%, 25 °C - 100%, 0 °C - 86%
Срок службы (при 25 ˚С)
20 лет в буферном режиме
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
Размеры, мм
Длина
233
Ширина
210
Высота
646
Высота с клеммами
681
Разряд постоянным током: А (25°С)
| Uk. / Tразряда | 1 ч | 2 ч | 3 ч | 5 ч | 8 ч | 10 ч | 24 ч | 48 ч | 72 ч | 100 ч | 120 ч |
| 1.85 В/Эл | 446.9 | 302.2 | 232.0 | 158.7 | 111.2 | 93.7 | 44.5 | 23.3 | 16.7 | 12.7 | 10.9 |
| 1.80 В/Эл | 501.0 | 331.0 | 252.3 | 171.0 | 119.0 | 100.0 | 46.0 | 24.2 | 17.4 | 13.0 | 11.3 |
| 1.75 В/Эл | 520.9 | 342.5 | 258.1 | 174.4 | 121.0 | 101.7 | 46.3 | 24.7 | 17.8 | 13.3 | 11.4 |
| 1.70 В/Эл | 543.7 | 351.1 | 263.2 | 177.0 | 122.7 | 102.9 | 47.1 | 25.2 | 18.0 | 13.5 | 11.6 |
| 1.67 В/Эл | 557.9 | 356.9 | 268.1 | 179.9 | 124.2 | 103.7 | 47.5 | 25.5 | 18.1 | 13.7 | 11.7 |
| 1.60 В/Эл | 566.5 | 362.7 | 271.2 | 181.6 | 125.0 | 104.6 | 47.9 | 25.7 | 18.3 | 13.8 | 11.9 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| Uk. / Tразряда | 1 ч | 2 ч | 3 ч | 5 ч | 8 ч | 10 ч | 24 ч | 48 ч | 72 ч | 100 ч | 120 ч |
| 1.85 В/Эл | 862.5 | 587.2 | 452.5 | 311.7 | 220.5 | 186.3 | 89.0 | 46.6 | 33.6 | 25.5 | 22.0 |
| 1.80 В/Эл | 965.0 | 641.9 | 489.8 | 334.6 | 235.7 | 198.6 | 91.9 | 48.3 | 34.8 | 26.1 | 22.6 |
| 1.75 В/Эл | 996.3 | 656.2 | 498.4 | 340.3 | 239.1 | 201.4 | 92.4 | 49.4 | 35.7 | 26.6 | 22.9 |
| 1.70 В/Эл | 1030.5 | 670.6 | 507.0 | 346.0 | 241.7 | 203.4 | 93.8 | 50.3 | 36.0 | 27.0 | 23.2 |
| 1.67 В/Эл | 1050.4 | 682.1 | 515.6 | 348.9 | 244.0 | 205.1 | 94.5 | 50.7 | 36.2 | 27.4 | 23.5 |
| 1.60 В/Эл | 1061.8 | 687.9 | 518.4 | 351.7 | 245.2 | 206.3 | 95.2 | 51.2 | 36.4 | 27.6 | 23.7 |
