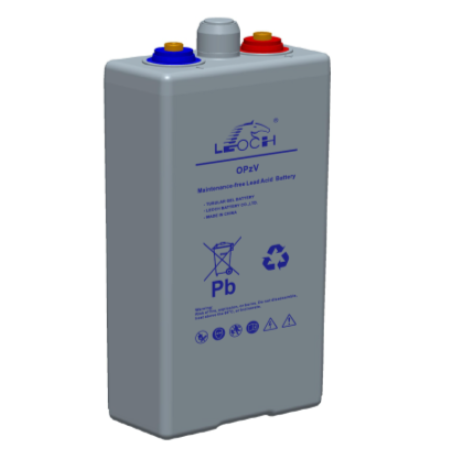

Leoch 4 OPzV200
Leoch 4 OPzV200
Применение
Аккумуляторные батареи Leoch серии 4 OPzV200 относятся к необслуживаемым свинцовым батареям с гелевым электролитом и сроком службы до 20 лет. Аккумуляторы используют для снабжения резервным током телефонных узлов связи, в системах телекоммуникации и промышленных установках, а также для надёжного аварийного энергоснабжения в различных областях промышленности.
Спецификация
Номинальное напряжение
2 B
Номинальная ёмкость (10 ч)
200.0 Ач
Ёмкость на режимах
260.0 Ач при 100-час разряде до Uкон. =1.80 В/Эл при 25 ˚С, 200.0 Ач при 10-час разряде до Uкон. =1.80 В/Эл при 25 ˚С, 174.5 Ач при 5-час разряде до Uкон. =1.75 В/Эл при 25 ˚С, 154.8 Ач при 3-час разряде до Uкон. =1.75 В/Эл при 25 ˚С, 111.6 Ач при 1-час разряде до Uкон. =1.65 В/Эл при 25 ˚С
Вес
18.8 кг
Внутреннее сопротивление
1.0 мОм
Температура эксплуатации
Разряд: -20 ~ 55 °C, Заряд: 0 ~ 40 °C, Хранение: -20 ~ 50 °C, Оптимальная рабочая температура: 25 °С ± 3 °С
Напряжение заряда
Буферный режим 2.25 В (темп. коэф. -3 мВ/Эл/˚С), Выравнивающий заряд 2.35 - 2.40 В
Максимальный ток заряда
50.0 А
Максимальный ток разряда
1600 А (5 сек.)
Саморазряд
≤ 3% в месяц, при 25 ˚С
Размеры
Длина 103 ± 1 мм, Ширина 206 ± 1 мм, Высота 355 ± 2 мм, Высота (макс.) 390 ± 2 мм
Материал корпуса
ABS (акрило-бутадиен-стирол)
Тип вывода
Под болт М8 (момент затяжки болтов 11.0-14.7 Нм)
Зависимость Сном. (%) от t (˚С)
40 °C - 106%, 25 °C - 100%, 0 °C - 86%
Срок службы (при 25 ˚С)
20 лет в буферном режиме
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
Размеры, мм
Длина
103
Ширина
206
Высота
355
Высота с клеммами
390
Разряд постоянным током: А (25°С)
| Uk. / Tразряда | 1 ч | 2 ч | 3 ч | 5 ч | 8 ч | 10 ч | 24 ч | 48 ч | 72 ч | 100 ч | 120 ч |
| 1.85 В/Эл | 89.4 | 60.4 | 46.4 | 31.7 | 22.2 | 18.7 | 8.90 | 4.65 | 3.35 | 2.54 | 2.19 |
| 1.80 В/Эл | 100.2 | 66.2 | 50.5 | 34.2 | 23.8 | 20.0 | 9.21 | 4.83 | 3.47 | 2.60 | 2.25 |
| 1.75 В/Эл | 104.2 | 68.5 | 51.6 | 34.9 | 24.2 | 20.3 | 9.27 | 4.94 | 3.56 | 2.65 | 2.28 |
| 1.70 В/Эл | 108.7 | 70.2 | 52.6 | 35.4 | 24.5 | 20.6 | 9.42 | 5.04 | 3.60 | 2.69 | 2.31 |
| 1.67 В/Эл | 111.6 | 71.4 | 53.6 | 36.0 | 24.8 | 20.7 | 9.50 | 5.09 | 3.63 | 2.74 | 2.34 |
| 1.60 В/Эл | 113.3 | 72.5 | 54.2 | 36.3 | 25.0 | 20.9 | 9.58 | 5.15 | 3.65 | 2.77 | 2.37 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| Uk. / Tразряда | 1 ч | 2 ч | 3 ч | 5 ч | 8 ч | 10 ч | 24 ч | 48 ч | 72 ч | 100 ч | 120 ч |
| 1.85 В/Эл | 172.5 | 117.4 | 90.5 | 62.3 | 44.1 | 37.3 | 17.8 | 9.32 | 6.72 | 5.10 | 4.40 |
| 1.80 В/Эл | 193.0 | 128.4 | 98.0 | 66.9 | 47.1 | 39.7 | 18.4 | 9.66 | 6.96 | 5.22 | 4.52 |
| 1.75 В/Эл | 199.3 | 131.2 | 99.7 | 68.1 | 47.8 | 40.3 | 18.5 | 9.87 | 7.13 | 5.32 | 4.59 |
| 1.70 В/Эл | 206.1 | 134.1 | 101.4 | 69.2 | 48.3 | 40.7 | 18.8 | 10.1 | 7.20 | 5.39 | 4.64 |
| 1.67 В/Эл | 210.1 | 136.4 | 103.1 | 69.8 | 48.8 | 41.0 | 18.9 | 10.1 | 7.25 | 5.48 | 4.70 |
| 1.60 В/Эл | 212.4 | 137.6 | 103.7 | 70.3 | 49.0 | 41.3 | 19.0 | 10.2 | 7.29 | 5.53 | 4.74 |
