WBR HRL12630W
WBR HRL12630W
Применение
WBR серии HRL12630W - герметизированные, необслуживаемые, VRLA аккумуляторы, изготовленные по технологии AGM, со сроком службы более 12 лет применяются для эксплуатации на коротких режимах разряда в системах бесперебойного питания ЦОД и другом технологическом оборудовании. Допускают до 300 циклов глубокого разряда.
Спецификация
Номинальное напряжение
12 В (6 элементов в блоке)
Номинальная мощность
630 Вт/Эл при 15-мин. разр. до Uкон. -1.6 В/Эл при 25 ˚С
Номинальная ёмкость (С20)
150.0 Ач при 20-час. разряде до Uкон. - 1.75 В/Эл при 25 ˚С
Вес
46.1 кг ± 3%
Максимальный ток разряда (5 сек)
1500 A
Внутреннее сопротивление
1.9 мОм
Диапазон рабочих температур
Разряд: от -40 °C до +60 °C, Заряд: от -20 °C до +60 °C, Хранение: от -40 °C до +60 °C
Оптимальная рабочая температура
25 °C
Напряжение подзаряда
13.50 - 13.65 В при 25 °C (темп. комп. -3 мВ/˚С/Эл.)
Максимальный ток заряда
45 A при 25 °C
Напряжение заряда при циклическом режиме
14.10 - 14.40 В при 25 °C (темп. комп. -5 мВ/˚С/Эл.)
Ток короткого замыкания
3940 А (согласно IEC 60896-21-22)
Срок хранения
Батареи WBR серии HRL могут храниться до 6 месяцев при 25 ˚С*
Полюсные выводы
Под внутренний болт М8 (момент затяжки 12-20 Нм)
Материал корпуса
Ударопрочный негорючий ABS (акрило-бутадиен-стирол)
Срок службы
Более 12 лет в буферном режиме при 25 ˚С
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
*Содержание может быть изменено в целях улучшения без предварительного уведомления, не является публичной офертой
*Внешний вид изделия может отличаться от представленного на сайте

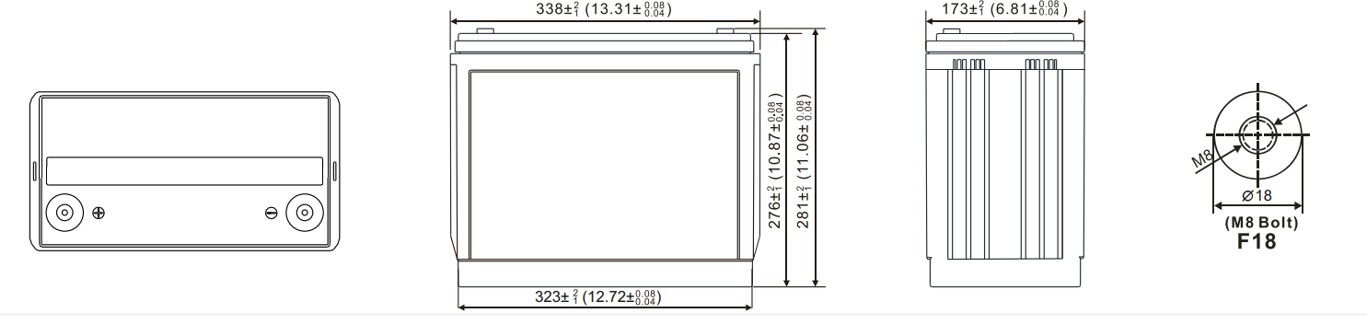

Размеры, мм
Длина
338
Ширина
173
Высота
276
Высота с клеммами
281
Разряд постоянным током: А (25°С)
| Uk / Tразряда 2 мин 5 мин 8 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 8 ч 10 ч 20 ч |
| 1.85 В 460 390 340 300 270 220 150 130 86.4 63.4 51.0 34.0 26.3 23.0 16.2 13.7 7.20 |
| 1.80 В 540 465 395 350 304 247 168 139 89.1 68.4 57.0 36.2 28.6 24.5 16.8 14.2 7.38 |
| 1.75 В 615 530 440 390 325 265 180 144 90.3 71.0 60.0 38.0 30.2 25.5 17.3 14.6 7.51 |
| 1.70 В 685 578 470 413 335 275 185 146 90.7 72.2 60.6 38.5 30.8 25.8 17.5 14.8 7.53 |
| 1.67 В 745 610 485 423 341 282 188 147 90.9 72.9 61.0 38.7 31.2 25.9 17.6 14.9 7.54 |
| 1.65 В 805 635 497 430 347 287 189 148 91.0 73.3 61.2 38.9 31.5 26.0 17.7 15.0 7.55 |
| 1.60 В 860 655 506 435 350 290 190 149 91.1 73.5 61.6 39.0 31.6 26.1 17.7 15.0 7.56 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| Uk / Tразряда 2 мин 5 мин 8 мин 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 1.5 ч 2 ч 3 ч 4 ч 5 ч 8 ч 10 ч 20 ч |
| 1.85 В 855 733 669 600 546 477 365 262 184 123 88.5 69.5 51.8 44.9 28.0 25.2 13.1 |
| 1.80 В 977 846 729 647 571 487 371 267 197 132 92.0 71.3 53.3 46.3 28.8 26.1 13.6 |
| 1.75 В 1087 938 783 688 594 495 375 270 205 139 94.8 72.8 54.2 47.3 29.5 26.7 13.9 |
| 1.70 В 1197 1012 828 718 610 502 378 273 210 144 96.8 73.7 54.6 47.9 30.0 27.0 14.0 |
| 1.67 В 1282 1073 863 743 620 507 380 275 212 147 97.9 74.1 54.8 48.1 30.3 27.1 14.1 |
| 1.65 В 1373 1118 883 765 625 510 381 276 213 149 98.3 74.3 54.9 48.3 30.5 27.2 14.1 |
| 1.60 В 1450 1151 898 783 630 512 382 277 214 150 98.5 74.4 55.0 48.5 30.6 27.3 14.2 |
